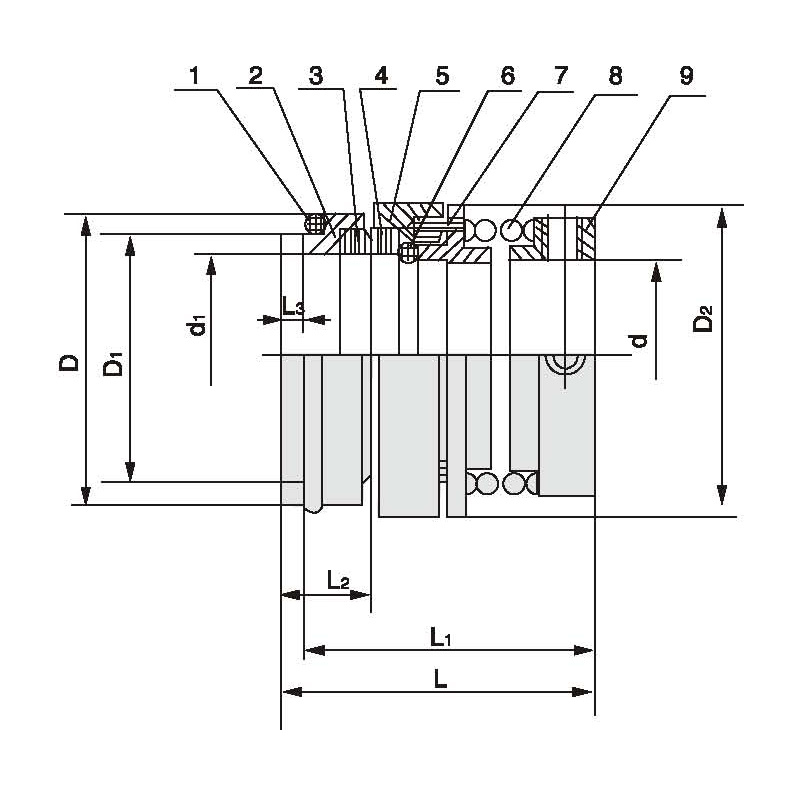

1、靜環O型圈
2、靜環座
3、靜環
4、動環
5、動環座
6、動環O型圈
7、銷釘
8、彈簧
9、彈簧座
MN124系列
技術參數:
一、本系列機械密封件適用于水、油及各種弱酸、弱堿及各種弱腐蝕性介質。
二、適用壓力:≤1.5MPa
三、密封腔溫度:丁腈橡膠:-20℃~80℃ 氟橡膠:-20℃~200℃
四、適用轉速:軸徑≤Ф45≤3000轉1分軸徑>Ф45≤1450轉/分
本系列機械密封件是一種內裝內流單端面單彈簧非平衡結構。
本系列符合ISO3069、JB1472-75標準，應用于各種離心泵、管道泵及各種耐腐蝕泵。
本系列機械密封件靜環分石墨環和硬質合金環二種。用戶在選擇使用時注意本系列機械密封件Φ60以上彈簧分左、右旋向。
一、本系列機械密封件適用于水、油及各種弱酸、弱堿及各種弱腐蝕性介質。
二、適用壓力:≤1.5MPa
三、密封腔溫度:丁腈橡膠:-20℃~80℃ 氟橡膠:-20℃~200℃
四、適用轉速:軸徑≤Ф45≤3000轉1分軸徑>Ф45≤1450轉/分
本系列機械密封件是一種內裝內流單端面單彈簧非平衡結構。
本系列符合ISO3069、JB1472-75標準，應用于各種離心泵、管道泵及各種耐腐蝕泵。
本系列機械密封件靜環分石墨環和硬質合金環二種。用戶在選擇使用時注意本系列機械密封件Φ60以上彈簧分左、右旋向。
Key words:
產品分類：
關鍵詞： MN124系列
E-mail:
產品詳情
| 型號 | d | d1 | D | D1 | D2 | L | L1 | L2 | L3 |
| MN124-20 | 20 | 21 | 36 | 28.5 | 34 | 51 | 46 | 20 | 5 |
| MN124-25 | 25 | 26 | 42 | 34.5 | 39 | 54 | 49 | 20 | 5 |
| MN124-30 | 30 | 31 | 50 | 40.5 | 49 | 56 | 51 | 20 | 5 |
| MN124-35 | 35 | 36 | 55 | 45.5 | 57 | 66.5 | 61.7 | 20 | 5 |
| MN124-40 | 40 | 41 | 60 | 50.5 | 62 | 69.5 | 64.7 | 20 | 5 |
| MN124-45 | 45 | 46 | 65 | 55.5 | 67 | 74.5 | 69.7 | 21 | 5 |
| MN124-50 | 50 | 51 | 70 | 60.5 | 72 | 78.5 | 73.7 | 21 | 5 |
| MN124-55 | 55 | 56 | 75 | 65.5 | 77 | 80.5 | 75.7 | 21 | 5 |
| MN124-60 | 60 | 61 | 80 | 70.5 | 82 | 80.5 | 75.7 | 22 | 5 |
| MN124-65 | 65 | 66 | 89 | 79.5 | 91 | 86.5 | 81.7 | 22 | 5 |
| MN124-70 | 70 | 71 | 94 | 84.5 | 96 | 88.5 | 83.7 | 22 | 5 |
| MN124-75 | 75 | 76 | 99 | 89.5 | 101 | 88.5 | 83.7 | 22 | 5 |
| MN124-80 | 80 | 81 | 104 | 94.5 | 106 | 93.5 | 88.7 | 22 | 5 |
| MN124-85 | 85 | 86 | 109 | 99.5 | 111 | 96.5 | 91.7 | 22 | 5 |
| MN124-90 | 90 | 91 | 114 | 104.5 | 116 | 97.5 | 92.7 | 22 | 5 |
| MN124-95 | 95 | 96 | 119 | 109.5 | 121 | 97.5 | 92.7 | 22 | 5 |
