1.靜環墊
2.靜環
3.動環
4.波紋管
5.傳動套
6.緊圈
7.彈簧
8.彈簧座
MN108系列
本系列機械密封按照國家標準“GB6556-86機械密封的形式，主要尺寸材料和識別標志”綜合前幾種密封結構的優缺點，廣泛征求用戶意見而設計研制的。本系列亦符合DIN24960-80標準，ISO3069-74E以及其他國家有關標準。
本型號磨付配對材料有石墨對陶瓷，陶瓷對陶瓷，硬質合金對硬質合金硬質合金對碳化硅，用戶也可根據自已使用介質的特點，提出磨擦付配對材料。
本系列結構屬內裝、內流、單端面、單彈簧非平衡型，適用于各種離心泵及其類似機械旋轉軸的密封。
本型號磨付配對材料有石墨對陶瓷，陶瓷對陶瓷，硬質合金對硬質合金硬質合金對碳化硅，用戶也可根據自已使用介質的特點，提出磨擦付配對材料。
本系列結構屬內裝、內流、單端面、單彈簧非平衡型，適用于各種離心泵及其類似機械旋轉軸的密封。
Key words:
產品分類：
關鍵詞： MN108系列
E-mail:
產品詳情

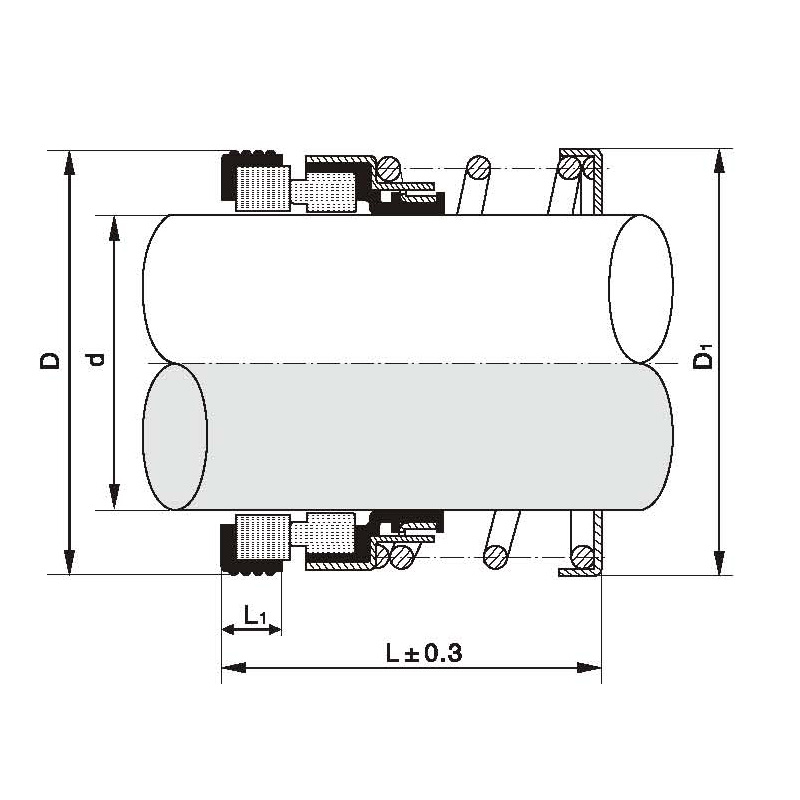

| 型號 | d | D | D1 | L | L? |
| MN108-12 | 12 | 23 | 22 | 20 | 4.0 |
| MN108-14 | 14 | 25 | 24.5 | 25 | 4.0 |
| MN108-18 | 18 | 33 | 32 | 25 | 4.5 |
| MN108-20 | 20 | 35 | 34 | 25 | 5.0 |
| MN108-22 | 22 | 37 | 36 | 28 | 6.0 |
| MN108-25 | 25 | 40 | 39 | 32 | 7.0 |
| MN108-28 | 28 | 43 | 42 | 35 | 7.0 |
| MN108-30 | 30 | 45 | 44 | 35 | 7.0 |
| MN108-35 | 35 | 50 | 49 | 37 | 7.0 |
| MN108-40 | 40 | 58 | 56 | 40 | 8.0 |
| MN108-45 | 45 | 63 | 61 | 40 | 8.0 |
| MN108-50 | 50 | 70 | 67 | 45 | 8.5 |
| MN108-55 | 55 | 75 | 72 | 45 | 8.5 |
