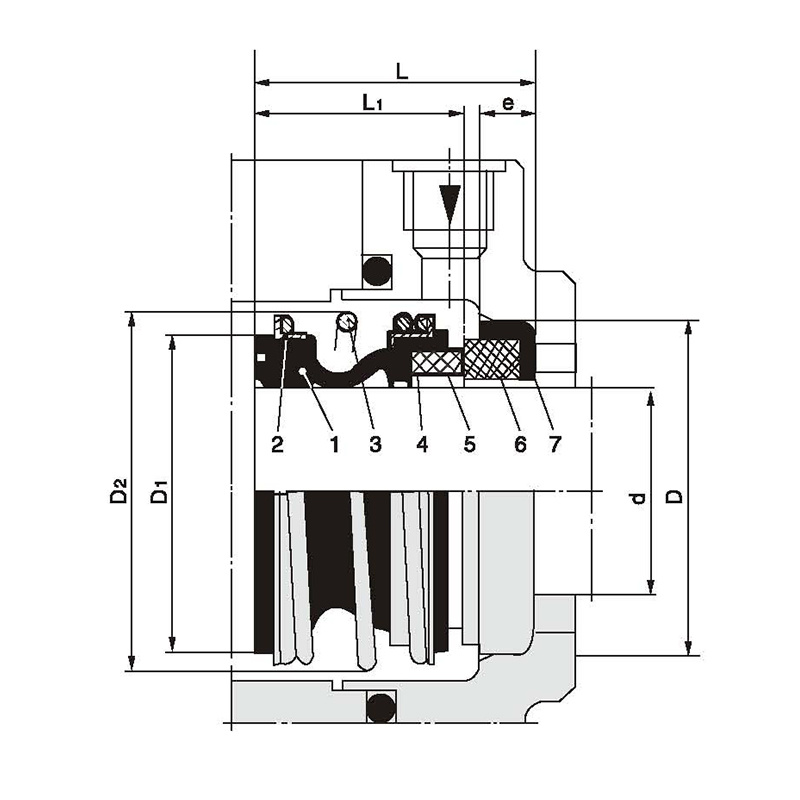

1、橡膠波紋管
2、后緊川
3、彈簧
4、前緊川
5、動環
6、靜環
7、靜環密封墊
MN109系列
技術參數
適用范圍:水油、弱酸、弱堿、污水等介質。
適用溫度:丁腈橡膠:-20℃~100℃橡膠:-40℃~180℃
適用壓力:≤1MPa
本系列產品屬單端面、單彈簧、非平衡橡膠波紋管機械密封，可以任意旋向109系列是常用的密封，結構參照國外的同類產品設計，它設計精巧，外形美觀，具有多種功能，通過動環更換成各種材料。可在含有顆粒的廢水、污水中應用。109系列也可用于串聯式或背對背式的雙端面密封。
適用范圍:水油、弱酸、弱堿、污水等介質。
適用溫度:丁腈橡膠:-20℃~100℃橡膠:-40℃~180℃
適用壓力:≤1MPa
本系列產品屬單端面、單彈簧、非平衡橡膠波紋管機械密封，可以任意旋向109系列是常用的密封，結構參照國外的同類產品設計，它設計精巧，外形美觀，具有多種功能，通過動環更換成各種材料。可在含有顆粒的廢水、污水中應用。109系列也可用于串聯式或背對背式的雙端面密封。
Key words:
產品分類：
關鍵詞： MN109系列
E-mail:
產品詳情
| 型號 | d | D | D1 | D2 | L | L1 | E |
| MN109-18 | 18 | 33 | 29 | 33 | 27 | 19.5 | 6 |
| MN109-20 | 20 | 35 | 33 | 38 | 29 | 21.5 | 6 |
| MN109-25 | 25 | 40 | 38 | 44 | 30.5 | 23 | 6 |
| MN109-28 | 28 | 43 | 44 | 50 | 34 | 26.5 | 6 |
| MN109-30 | 30 | 45 | 44 | 50 | 34 | 26.5 | 6 |
| MN109-32 | 32 | 48 | 50 | 56 | 35 | 27.5 | 6 |
| MN109-35 | 35 | 50 | 50 | 59 | 36 | 28.5 | 6 |
| MN109-38 | 38 | 56 | 55 | 62 | 39 | 28.5 | 7 |
| MN109-40 | 40 | 58 | 55 | 64 | 39 | 30 | 7 |
| MN109-43 | 43 | 61 | 60 | 68 | 39 | 30 | 7 |
| MN109-45 | 45 | 63 | 60 | 70 | 39 | 30 | 7 |
| MN109-48 | 48 | 66 | 65 | 77 | 40 | 30.5 | 8 |
| MN109-50 | 50 | 70 | 65 | 77 | 40 | 30.5 | 8 |
| MN109-55 | 55 | 75 | 72 | 83 | 46 | 35 | 8 |
| MN109-60 | 60 | 80 | 79 | 91 | 49 | 38 | 8 |
| MN109-65 | 65 | 85 | 84 | 96 | 51 | 40 | 8 |
| MN109-70 | 70 | 92 | 90 | 103 | 51 | 40 | 8 |
| MN109-75 | 75 | 97 | 95 | 110 | 51 | 40 | 8 |
| MN109-80 | 80 | 105 | 100 | 116 | 52 | 40 | 10 |
| MN109-85 | 85 | 110 | 107 | 124 | 55 | 41 | 11 |
| MN109-90 | 90 | 115 | 114 | 131 | 59 | 45 | 11 |
| MN109-95 | 95 | 120 | 119 | 136 | 60 | 46 | 11 |
| MN109-100 | 100 | 125 | 124 | 141 | 61 | 47 | 11 |
