1、靜環O型川
2、靜環
3、動環
4、動環O型川
5、傳動套
6、彈簧
7、彈簧座
符合JB/T1472-94標準同國標103安裝尺寸一樣
單彈簧
非平衡型
方向要固定(彈簧分左右旋)
MN103系列
技術參數:
密封介質:污水、酸、海水等帶穎粒中性腐蝕性液體
介質壓力:≤1.0MPa
介質溫度:-20℃-180℃
速度:≤3000r/min
結構特點:內裝內流非平衡型彈簧傳動
密封介質:污水、酸、海水等帶穎粒中性腐蝕性液體
介質壓力:≤1.0MPa
介質溫度:-20℃-180℃
速度:≤3000r/min
結構特點:內裝內流非平衡型彈簧傳動
Key words:
產品分類：
關鍵詞： MN103系列
E-mail:
產品詳情

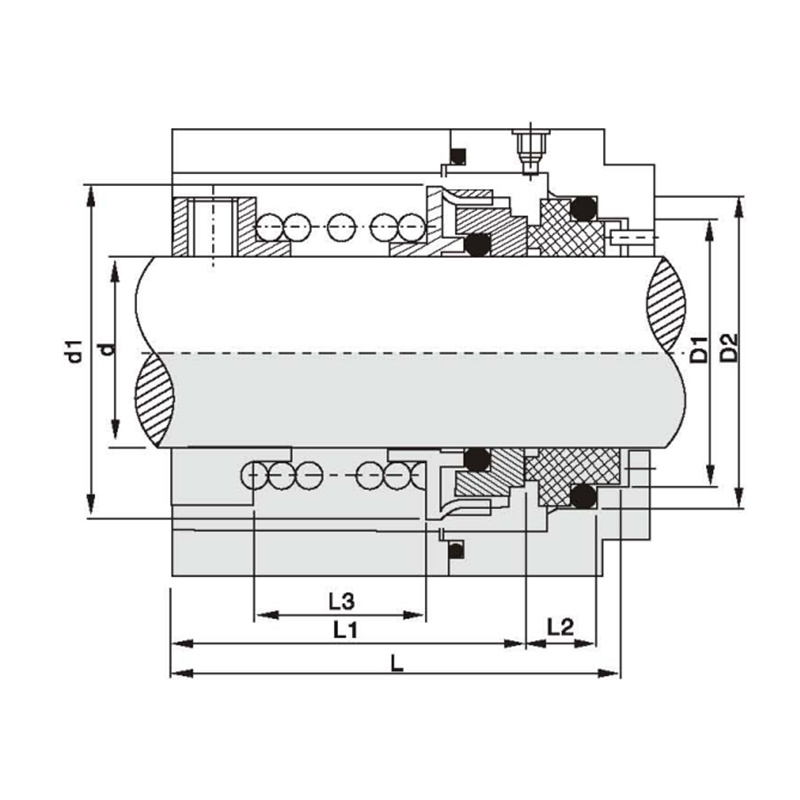

| 型號 | d | d1 | D1 | D2 | L | L1 | L2 | L3 |
| MN103-16 | 16 | 33 | 25.5 | 33 | 56 | 40 | 12 | 12 |
| MN103-18 | 18 | 35 | 28.5 | 36 | 60 | 44 | 12 | 16 |
| MN103-20 | 20 | 37 | 30.5 | 40 | 63 | 44 | 14 | 16 |
| MN103-22 | 22 | 39 | 32.5 | 42 | 67 | 48 | 14 | 20 |
| MN103-25 | 25 | 42 | 35.5 | 45 | 67 | 48 | 14 | 20 |
| MN103-28 | 28 | 45 | 38.5 | 48 | 69 | 50 | 14 | 22 |
| MN103-30 | 30 | 52 | 40.5 | 50 | 75 | 56 | 14 | 22 |
| MN103-35 | 35 | 57 | 45.5 | 55 | 79 | 60 | 14 | 26 |
| MN103-40 | 40 | 62 | 50.5 | 60 | 83 | 64 | 14 | 30 |
| MN103-45 | 45 | 67 | 55.5 | 65 | 90 | 71 | 14 | 36 |
| MN103-50 | 50 | 72 | 60.5 | 70 | 94 | 75 | 14 | 40 |
| MN103-55 | 55 | 77 | 65.5 | 75 | 96 | 77 | 14 | 42 |
| MN103-60 | 60 | 82 | 70.5 | B0 | 96 | 77 | 14 | 42 |
| MN103-65 | 65 | 92 | 80.5 | 90 | 111 | 89 | 17 | 50 |
| MN103-70 | 70 | 97 | 85.5 | 97 | 116 | 91 | 19 | 52 |
| MN103-75 | 75 | 102 | 90.5 | 102 | 116 | 91 | 19 | 52 |
| MN103-80 | 80 | 107 | 95.5 | 107 | 123 | 98 | 19 | 59 |
| MN103-85 | 85 | 112 | 100.5 | 112 | 125 | 100 | 19 | 59 |
| MN103-90 | 90 | 117 | 105.5 | 117 | 126 | 101 | 19 | 60 |
| MN103-95 | 95 | 122 | 110.5 | 122 | 126 | 101 | 19 | 60 |
| MN103-100 | 100 | 127 | 115.5 | 127 | 126 | 101 | 19 | 80 |
| MN103-110 | 110 | 141 | 130.5 | 142 | 153 | 126 | 21 | 60 |
| MN103-120 | 120 | 151 | 140.5 | 152 | 153 | 126 | 21 | 60 |
